Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | SC100-220S48 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 15000Pcs/week |
Evidenziare: | ca per la fornitura di corrente continua,alimentazione elettrica del convertitore di CC di CA |
---|

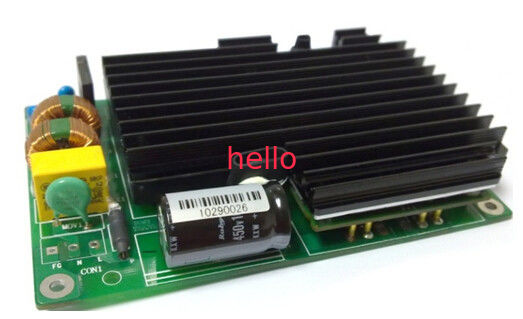

Uscita 48V SC100-220S48 delle alimentazioni elettriche di AC-DC 100W
Caratteristiche fondamentali
Potere ad alto rendimento: 100W
Gamma dell'input: 85~264Vac
Alta efficienza: 85%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±2%
A frequenza fissa: 220kHz
Tensione di isolamento: 1500Vdc
Protezione di cortocircuito
Uscita sopra protezione corrente
Sopra protezione di temperatura
Panoramica del prodotto
Questi elaborazione avanzata di potere di uso del convertitore di AC-DC, controllo e tecnologia d'imballaggio per fornire la convenienza di prestazione, di flessibilità, di affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
|
220 |
|
VCA |
|
Gamma di tensione in ingresso di CA |
85 |
|
264 |
VCA |
|
Frequenza stimata dell'input di CA |
|
50/60 |
|
Hertz |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di ingresso massima |
|
|
2 |
A |
Tensione in ingresso minima, pieno carico |
Efficienza |
|
85 |
|
% |
Tensione in ingresso stimata, carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
47,52 |
48 |
48,48 |
VCC |
|
|
Gamma della corrente d'uscita |
0,1 |
|
2,1 |
A |
|
|
Linea regolamento |
|
|
±1 |
% |
|
|
Regolamento del carico |
|
|
±2 |
% |
|
|
Ondulazione & rumore |
|
|
800 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
|
Reazione dinamica |
Deviazione |
|
|
±1 |
% |
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 0. 1A/us |
Tempo di sistemazione |
|
|
500 |
noi |
Al nom di dentro 1% Vout. |
|
Overshoot di tensione in uscita |
|
|
1 |
% |
|
|
Capacità di uscita |
|
470 |
|
μF |
|
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Uscita sopra protezione del carico |
2,3 |
|
2,8 |
A |
Singhiozzo |
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
Protezione a temperatura eccessiva |
|
105 |
|
℃ |
Recupero automatico |
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
100 |
|
|
KHrs |
TR-NWT-000332, carico di 80%, 300LFM, tum 40℃ |
Peso |
|
|
300 |
g |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-20 |
|
+55 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità relativa |
10 |
|
90 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
1500 |
|
|
VCC |
10mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1000 |
|
|
VCC |
||
Uscita a terra |
500 |
|
|
VCC |
7.5mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
100 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Qualificazione ambientale
Parametro |
Note |
Vibrazione |
Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis |
Scossa meccanica |
Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Freddo (in funzione) |
Annuncio IEC60068-2-1 |
Calore umido |
IEC60068-2-67 CY |
Riciclaggio di temperatura |
-20°C a 85°C, rampa 15°C/min., 500 cicli |
Potere/riciclaggio termico |
Vin = min a massimo, pieno carico, 100 cicli |
Marginalità di progettazione |
Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105% |
Prova di vita |
95% Vin stimato e carico, unità a ridurre le imposte su punto, ore >5000 |
Abilità della lega per saldatura |
IEC60068-2-20 |
Conformità di norme
Norme |
Note |
UL/cUL60950 |
|
EN60950 |
|
EN60601-1 |
|
FECCIE 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2No.60950-1 |
|
Informazioni fisiche
Profilo meccanico
Length×width×heigth: 135×90×28 (millimetro), 5.32×3.54×1.1 (dentro),
Designazioni di Pin
CON1
Pin no. |
Nome |
Funzione |
1 |
FG |
Terra |
2 |
N |
Linea neutrale |
3 |
L |
Linea in tensione |
CON2
Pin no. |
Nome |
Funzione |
1 |
-48V |
Tensione in uscita negativa |
2 |
-48V |
Tensione in uscita negativa |
3 |
Terra |
Tensione in uscita positiva |
4 |
Terra |
Tensione in uscita positiva |
Note di applicazione: Vari note di applicazione e Libri Bianchi tecnici possono essere scaricati nel formato pdf dal nostro sito Web.
