Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | SC50-220D125 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 15000Pcs/week |
Evidenziare: | alimentazione elettrica di 12V AC/DC |
---|

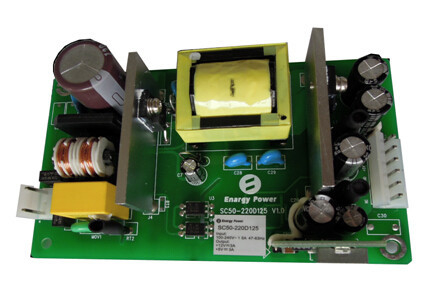

Uscita 12V5V SC50-220D125 delle alimentazioni elettriche di AC-DC 50W
Caratteristiche fondamentali
Gamma dell'input di CA: 90~264Vac
Uscite doppie: 12V/3.0A, 5V/3.0A
Alta efficienza: 85%
Linea regolamento: ≤±2%
Regolamento del carico: ≤±2%
protezione di cortocircuito
Uscita sopra protezione corrente
Uscita sopra protezione di tensione
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Tensione in ingresso stimata |
100 |
220 |
240 |
VCA |
|
Gamma di tensione in ingresso di CA |
90 |
|
264 |
VCA |
|
Frequenza stimata dell'input di CA |
|
50/60 |
|
Hertz |
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
Corrente di ingresso massima |
|
|
1,5 |
A |
Tensione in ingresso minima, pieno carico |
Corrente di afflusso dell'input |
|
|
60 |
A |
240Vac, 25℃, primo inizio |
Efficienza |
85 |
|
|
% |
220Vac, pieno carico |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Gamma di tensione in uscita |
5V |
4,90 |
5,00 |
5,10 |
VCC |
|
12V |
11,76 |
12,00 |
12,24 |
VCC |
|
|
Gamma della corrente d'uscita |
5V |
0 |
|
3,0 |
A |
|
12V |
0 |
|
3,0 |
A |
|
|
Linea regolamento |
|
|
±2 |
% |
|
|
Regolamento del carico |
|
|
±2 |
% |
|
|
Ondulazione & rumore |
5V |
|
|
100 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
12V |
|
|
150 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
|
Reazione dinamica |
Deviazione |
|
|
±5 |
% |
25% - 50% a 25% Iout massimo, 50% - 75% a 50% Iout massimo, 0.1A/us |
Tempo di sistemazione |
|
|
400 |
noi |
Al nom di dentro 1% Vout. |
|
Tempo di aumento d'apertura |
|
|
50 |
spettrografia di massa |
Pieno carico, 10%~90% Vout |
|
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
|
Capacità di uscita |
|
|
2200 |
μF |
|
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Uscita sopra protezione di tensione |
13 |
|
16 |
VCC |
Fermo fuori |
Uscita sopra protezione del carico |
5,0 |
|
7,0 |
A |
Singhiozzo |
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
250 |
|
|
KHrs |
Input stimato, pieno carico, 25℃ |
Peso |
|
|
180 |
g |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
0 |
|
+70 |
℃ |
|
Temperatura di stoccaggio |
-20 |
|
+85 |
℃ |
|
Umidità relativa |
20 |
|
90 |
%RH |
|
Umidità di stoccaggio |
10 |
|
95 |
%RH |
|
Altitudine |
|
|
3000 |
m. |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
4000 |
|
|
VCA |
10mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1500 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCA |
10mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
10 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Caratteristiche di contabilità elettromagnetica
Oggetto |
Norme |
Circostanze |
Note |
|
CE |
EN55011 IEC60601-1-2 |
Classe B |
Superi la prova del sistema |
|
RI |
EN55011 IEC60601-1-2 |
Classe B |
Superi la prova del sistema |
|
Armonico |
EN61000-3-2 |
Requisiti di attrezzature della classe A |
Criterio B |
|
Fluttuazioni e luce intermittente di tensione |
EN61000-3-3 |
Requisiti di attrezzature della classe A |
Criterio B |
|
Impulso |
EN61000-4-5 |
Modo differenziale ±1KV, mode±2KV comune |
Criterio B |
|
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
|
|
||||
Immersione di tensione a 40%Ut, 20ms |
||||
Immersione di tensione a 70%Ut, 50ms |
||||
ESD |
Scarico dell'aria |
EN61000-4-2 |
±8KV |
Criterio B |
Scarico del contatto |
EN61000-4-2 |
±4KV |
Criterio B |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Informazioni fisiche
Profilo meccanico
Length×width×heigth: 127.0×76.0×37.0 (millimetro), 5×2.99×1.46 (dentro),
Designazioni del connettore
Oggetto |
No. |
Funzione |
J1 |
1 |
L input |
2 |
NC |
|
3 |
Input di N |
|
J3 |
1 |
12V vout+ |
2 |
5V vout+ |
|
3 |
5V vout+ |
|
4 |
Vout- |
|
5 |
Vout- |
|
6 |
NC |
Note:
Ridurre le imposte su curva del modulo quando temperatura ambiente sopra 50℃
