Luogo di origine: | La Cina |
Marca: | Meanwell |
Certificazione: | CE,ROHS, TUV, UL |
Numero di modello: | Alimentazione elettrica a una uscita di commutazione SE-450 |
Quantità di ordine minimo: | Negoziabile |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | Imballaggio di norma dell'esportazione |
Tempi di consegna: | 5-7 lavoro giorni dopo la ricezione del deposito |
Termini di pagamento: | Franco fabbrica |
Capacità di alimentazione: | 30000pcs/month |
Dimensione: | 225*124*50mm (L*W*H) | Protezioni: | Metta in cortocircuito/sovraccarico/sopra tensione/sopra la temperatura |
---|---|---|---|
imballaggio: | 1.25Kg; 12PCS/16Kg/1CUFT | Sopra protezione di tensione: | 115%~145% |
Emissione di contabilità elettromagnetica: | Conformità EN55022 (CISPR22) a classe B, EN61000-3-2, - 3 | TENSIONE CONTINUA: | 3.3V, 5V, 12V, 15V, 24V, 36V, 48V |
Protezione di sovraccarico: | 105%~150% ha interrotto la tensione di o/p, repower sopra per recuperare | Garanzia: | 2 anni |
Evidenziare: | l'alto potere ha condotto l'alimentazione elettrica,condotto di alimentazione leggera |

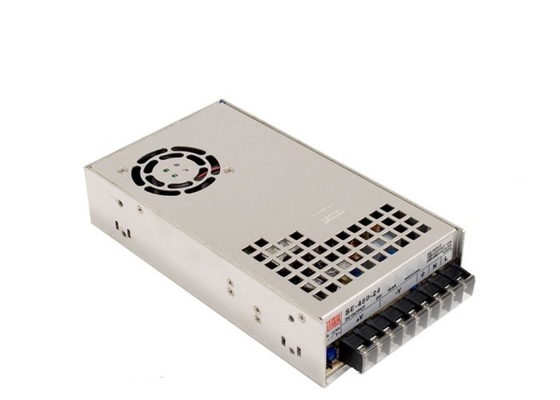

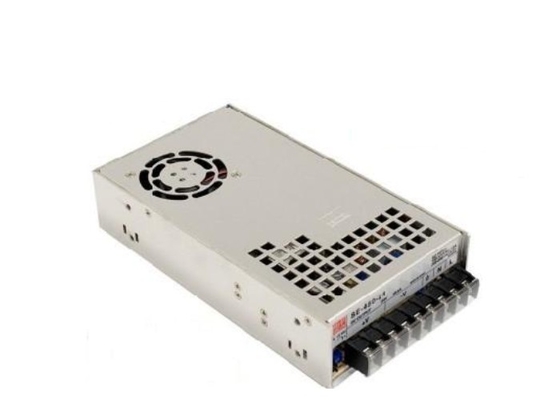

Driver costante di tensione LED dell'alimentazione elettrica di CC LED di CA di Meanwell SE-450 12V 24V
Caratteristiche miniatura incluse di serie 100w-450w del Se:
1. Selezionabile introdotto CA dal commutatore
2. Impulso di Withstand 300VAC introdotto per 5 secondi (SE-200/350)
3. Protezioni: Cortocircuito/sovraccarico/sopra tensione/sopra la temperatura (eccezione fatta per SE-100)
4. Raffreddamento ad aria forzata dal fan incorporato di CC (SE-350/450)
5. Controllo INSERITA/DISINSERITA del fan incorporato (SE-350)
6. Circuito di limitazione corrente costante di accessorio (SE-200/350)
7. Prova di vibrazione di Withstand 5G (SE-200/350)
8. Funzione a distanza incorporata di senso (SE-450)
9. 100% prove di bruciatura del pieno carico
10. Indicatore del LED per potere sopra
11. 2 anni di garanzia
Caratteristiche a una uscita dell'alimentazione elettrica di commutazione di serie SE-350 del Se:
1. Limitazione attiva della punta di corrente dell'input di CA
2. Gamma dell'input di CA selezionata dal commutatore
3. Protezioni: Cortocircuito/sovraccarico/sopra tensione/sopra la temperatura.
4. Raffreddamento ad aria forzata dal fan incorporato del cuscinetto a sfera di CC
5. Funzione a distanza incorporata di senso
6. Indicatore del LED per potere sopra
7. UL approvata
9. 2 anni di garanzia
Alimentazioni elettriche incluse di commutazione
Serie del Se:
Alimentazione elettrica a una uscita di commutazione: SE-100, SE-200, SE-350, SE-450, SE-600, SE-1000, SE-1500
Dettagli rapidi dell'alimentazione elettrica a una uscita di commutazione di 450w LED:
uscita 450W-Single | ||||
Modello no. | Uscita | Tol. | R&N | Effi. |
SE-450-3.3 | 3.3V, 0~75A | ±3% | 200mV | 74% |
SE-450-5 | 5V, 0~75A | ±3% | 200mV | 78% |
SE-450-12 | 12V, 0~37.5A | ±1% | 200mV | 83% |
SE-450-15 | 15V, 0~30A | ±1% | 200mV | 84% |
SE-450-24 | 24V, 0~18.8A | ±1.5% | 200mV | 86% |
SE-450-36 | 36V, 0~12.5A | ±1% | 200mV | 86% |
SE-450-48 | 48V, 0~9.4A | ±1% | 200mV | 88% |
Serie 100w del Se a 450w Specfications:
Modello no. | SE-100 | SE-200 | SE-350 | SE-450 | |
Input di CA gamma di tensione |
115/230VAC dal commutatore | ||||
Afflusso di CA corrente (massimo) |
Partenza a freddo, 36A a 230VAC |
Partenza a freddo, 55A a 230VAC |
Partenza a freddo, 60A a 230VAC |
Partenza a freddo, 55A a 230VAC |
|
Adeguamento di CC gamma |
-5%~+10% valutato tensione in uscita |
tensione della potenza nominale di ±10% |
|||
Sovraccarico protezione |
Gamma | 110%~150% | 105%~150% | 105%~135% | 105%~150% |
Tipo | Modo del singhiozzo, automatico-recupero |
Limitazione corrente costante, automatico-recupero |
Interrompa o/p tensione, repower su per recuperare |
||
Sopra tensione protezione |
115%~135% | 115%~145% | |||
Withstand tensione |
I/P - O/P: 3kVAC, I/P - FG: 1.5kVAC, O/P-FG: 0.5kVAC | ||||
Lavoro temperatura |
-20~+60°C | -20~+60°C | -20~+60°C |
-10~+60°C (riferisca a ridurre le imposte dell'uscita curva) |
|
Sicurezza norme |
UL60950-1, GB4943 (SE-100 soltanto) ha approvato | ||||
Contabilità elettromagnetica norme |
EN55022 classe B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, GB9254 per SE-100 soltanto |
||||
Collegamento |
blocchetto terminali del passo del blocchetto terminali 9P/9.5mm del passo di 7P/9.5mm con il blocchetto terminali del passo della copertura 9P/11mm con la copertura |
||||
Dimensione (LxWxH) (millimetro) |
159x 97x 38 | 215x 115x 50 | 225x 124x 50 | ||
Caso no. | 901 | 912E | 912C | 986A | |
Imballaggio | 30pcs/17.5kg | 12pcs/12kg | 12pcs/13.5kg | 12pcs/16kg |
NOTA:
1. Tutti i parametri citati non specialmente sono misurati ad input 230VAC, al carico nominale e a 25℃ della temperatura ambiente.
2. L'ondulazione & il rumore sono misurati a 20MHz della larghezza di banda usando un 12" paio-cavo torto terminata con un condensatore parallelo 0.1uf & 47uf.
3. Tolleranza: comprende la tolleranza di messa a punto, la linea regolamento ed il regolamento del carico.
Scheda di serie SE-450:
Modelli di serie SE-450 del Se disponibili:
NES-450-3.3
NES-450-5
NES-450-12
NES-450-15
NES-450-24
NES-450-36
NES-450-48
