Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | SC200-220S5 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 15000Pcs/week |
Evidenziare: | ca per la fornitura di corrente continua,alimentazione elettrica del convertitore di CC di CA |
---|

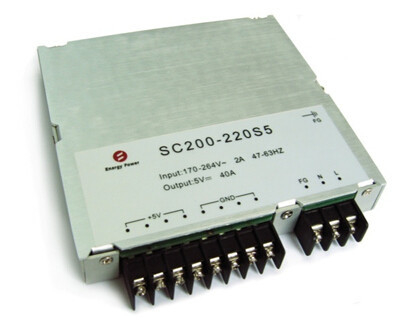

Uscita 5V SC200-220S5 delle alimentazioni elettriche di AC-DC 200W
Caratteristiche fondamentali
Gamma dell'input di CA: 170~264Vac
Singole uscite: 5V/40A
Alta efficienza: 89%
Linea regolamento: ≤±1%
Regolamento del carico: ≤±1%
Ripple&noise basso: ≤200mV
protezione di cortocircuito
Uscita sopra protezione corrente
Breve protezione dell'uscita
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso del convertitore di AC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione in ingresso stimata |
|
220 |
|
VCA |
|
|
Gamma di tensione in ingresso di CA |
170 |
|
264 |
VCA |
|
|
Frequenza stimata dell'input di CA |
|
50/60 |
|
Hertz |
|
|
Gamma di frequenza dell'input di CA |
47 |
|
63 |
Hertz |
|
|
Corrente di ingresso massima |
|
|
2 |
A |
Tensione in ingresso minima, pieno carico |
|
Efficienza |
Input di CA |
86 |
89 |
|
% |
Tensione in ingresso stimata, figura 1 del carico nominale |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
|
Gamma di tensione in uscita |
5V |
4,95 |
5 |
5,05 |
VCC |
|
|
Gamma della corrente d'uscita |
5V |
0 |
|
40 |
A |
|
|
Linea regolamento |
|
|
±1 |
% |
|
||
Regolamento del carico |
|
|
±1 |
% |
|
||
Regolazione della temperatura |
|
±0.03 |
|
%/°C |
Sopra la gamma di temperatura di funzionamento |
||
Giri fuori ostacolano il tempo |
10 |
|
|
spettrografia di massa |
220Vac, pieno carico, da Vin si girano fuori verso goccia a 90%, figura 4 di Vout |
||
Ondulazione & rumore |
5V |
|
|
200 |
sistemi MV |
Input stimato, pieno carico, figura 5 di larghezza di banda di 20 megahertz |
|
Reazione dinamica |
Deviazione |
|
|
200 |
sistemi MV |
50% - 75% a 50% Iout massimo, 0.1A/u |
|
|
|
200 |
sistemi MV |
50% - 75% a 50% Iout massimo, 2.5A/us |
|||
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
||
Capacità di uscita |
|
20000 |
|
μF |
|
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Uscita sopra protezione del carico |
48 |
|
50 |
A |
Singhiozzo |
|
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
|
Protezione a temperatura eccessiva |
Arresto |
|
105 |
|
℃ |
Recupero automatico |
Note:
1.+5V entrerà nel recupero dell'auto del singhiozzo
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
100 |
|
|
KHrs |
TR-NWT-000332,80% carico, 300LFM, 25℃ |
Peso |
|
|
500 |
g |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
-20 |
|
+55 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità di stoccaggio |
10 |
|
90 |
% |
|
Caratteristiche di sicurezza
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
|
Tensione di isolamento |
Input ad uscita |
1500 |
|
|
VCC |
5mA/1min, nessun effetto ad arco e ripartizione |
Input a terra |
1000 |
|
|
VCA |
||
Uscita a terra |
500 |
|
|
VCC |
5mA/1min, nessun effetto ad arco e ripartizione |
|
Resistenza di isolamento |
Input ad uscita |
10 |
|
|
MΩ |
500Vdc/1min, pressione atmosferica normale, umidità di 90% |
Caratteristiche
Oggetto |
Norme |
Circostanze |
Note |
Armonico |
EN61000-3-2 |
Requisiti delle lampade di tipo C |
Criterio B |
Fluttuazioni e luce intermittente di tensione |
EN61000-3-3 |
Requisiti di attrezzature della classe A |
Criterio B |
Impulso |
EN61000-4-5 |
Modo differenziale ±2KV, mode±4KV comune |
Criterio B |
IMMERSIONE |
EN61000-4-11 EN55024 |
Immersione di tensione a 0%Ut, 10ms |
Criterio B, prova alle fasi 0, 90, 180 e 270 |
Immersione di tensione a 40%Ut, 20ms |
|||
Immersione di tensione a 70%Ut, 50ms |
Note:
Criterio A: Prestazione normale durante e dopo la prova.
Criterio B: La protezione o la risistemazione a bassa tensione non è permessa. La fluttuazione temporanea di tensione in uscita cessa dopo che le perturbazioni cessa e da cui il EUT recupera la sua prestazione normale automaticamente. Durante la prova del sistema, la fluttuazione o la risistemazione di tensione in uscita non è permessa anche.
Criterio C: La perdita temporanea di uscita è permessa, ma l'hardware non può essere danneggiato. Il EUT recupera automaticamente la sua prestazione normale o l'intervento dell'operatore.
Criterio R: La perdita di uscita che non è ricuperabile è permessa. La componente protettiva primaria (fusibile) può essere danneggiata. Il EUT recupera la sua prestazione normale dopo sostituisce la componente nociva.
Qualificazione ambientale
Parametro |
Note |
Vibrazione |
Gamma di frequenza: 5-20Hz, +3dB/otc; 20-80Hz, 0.04g2/Hz; 80-500Hz, -3dB/ot c; Asce di X.Y.Z, 30min/axis |
Scossa meccanica |
Semionda sinusoidale, 300m/s2,11ms, ±X, ±Y, ±Z, 6tims/direction |
Freddo (in funzione) |
Annuncio IEC60068-2-1 |
Calore umido |
IEC60068-2-67 CY |
Riciclaggio di temperatura |
-20°C a 85°C, rampa 15°C/min., 500 cicli |
Potere/riciclaggio termico |
Vin = 170Vac min to264Vac massimi, pieno carico, 100 cicli |
Marginalità di progettazione |
Tmin-10°C a Tmax+10°C, 5°C punti, Vin = min a massimo, carico 0-105% |
Prova di vita |
95% Vin stimato e carico, unità a ridurre le imposte su punto, 50000 ore |
Abilità della lega per saldatura |
IEC60068-2-20 |
Conformità di norme
Norme |
Note |
UL60950-1 |
|
EN60950-1 |
|
EN60601-1 |
|
FECCIE 22.2NO.601.1 |
|
UL2601 |
|
CSA22.2NO.60950-1 |
|
Informazioni fisiche
Profilo meccanico
Length×width×heigth135×125×21 (millimetro), 5.315×4.921×0.826 (pollice),
Designazioni del connettore
Pin# |
Nome |
Note |
1 |
N |
Input di CA |
2 |
L |
Input di CA |
3 |
FG |
Terra dell'input di CA |
4 |
Terra |
Terra dell'uscita |
5 |
Terra |
|
6 |
Terra |
|
7 |
Terra |
|
8 |
+5V |
|
9 |
+5V |
|
10 |
+5V |
|
11 |
+5V |
|
Wave tipico e curve
Figura 1 efficienza CONTRO la corrente d'uscita. 400LFM, 25°C
Figura 2: Ondulazione di tensione in uscita alla corrente nominale di tensione in ingresso e del carico nominale (20 mV/div). Capacità del carico: condensatore ceramico 1μF e condensatore di tantalio 10μF. Larghezza di banda: 20 megahertz.
Figura 3: Risposta di tensione in uscita apunto-cambiamento nella corrente del carico (50%-75%-50% di Iout (massimo); dI/dt = 0.1A/μs). Cappuccio del carico: 10μF, condensatore di tantalio da 100 Mw esr e condensatore ceramico 1μF. Ch 1: Vout (200mV/div)
Figura 4: Giri fuori ostacolano il tempo
