Luogo di origine: | La Cina |
Marca: | Enargy |
Numero di modello: | MD60-12S24 |
Quantità di ordine minimo: | 1pcs |
---|---|
Prezzo: | Negotiation |
Tempi di consegna: | 1-8 settimane |
Termini di pagamento: | negoziazione |
Capacità di alimentazione: | 15000Pcs/week |
Evidenziare: | adattatore medico di potere |
---|

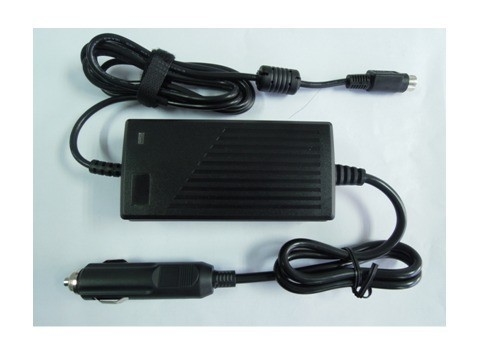

Adattatore a una uscita medico MD60-12S24 dell'alimentazione elettrica 60W DC-DC
Caratteristiche fondamentali
Gamma di tensione in ingresso: 9~32Vdc
Valutazione dell'uscita: 60W
Alta efficienza: 86%
Regolazione del voltaggio: ≤±1%
Regolamento del carico: ≤±3%
Ripple&noise basso: ≤240mV
protezione di cortocircuito
Uscita sopra protezione di tensione
Uscita sopra protezione corrente
Sopra protezione di temperatura
Naturale raffreddi
RoHS compiacente
Valutazione fiamma-ritardata UL94V-0
Panoramica del prodotto
Questo uso dell'adattatore di DC-DC ha avanzato l'elaborazione di potere, il controllo e le tecnologia d'imballaggio per fornire la convenienza della prestazione, della flessibilità, dell'affidabilità e di una componente matura di potere. La commutazione ad alta frequenza fornisce la densità di alto potere alta efficienza a basso rumore e.
Caratteristiche elettriche
Caratteristiche d'ingresso
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Gamma di tensione in ingresso |
9 |
24 |
32 |
VCC |
|
Corrente di ingresso massima |
|
|
14 |
A |
tensione in ingresso 12Vdc 6A transitorio prodotto |
Perdita di potere a vuoto |
|
|
2 |
W |
|
Efficienza |
|
86 |
|
% |
Vin=12Vdc, Io=2.5A, Ta=25℃ |
Caratteristiche di uscita
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Valutazione dell'uscita |
|
|
60 |
W |
Vin=9-32Vdc |
Gamma di tensione in uscita |
23,52 |
24 |
24,48 |
VCC |
Vin=9-32Vdc |
Gamma della corrente d'uscita |
0 |
|
2,5 |
A |
|
Regolazione del voltaggio |
|
|
±1 |
% |
|
Regolamento del carico |
|
|
±3 |
% |
|
Ondulazione & rumore |
|
200 |
240 |
sistemi MV |
Input stimato, pieno carico, una larghezza di banda di 20 megahertz |
Tempo di aumento d'apertura |
|
|
50 |
spettrografia di massa |
Pieno carico, 10%~90% Vout |
Capacità di uscita |
|
|
2200 |
μF |
|
Overshoot di tensione in uscita |
|
|
±5 |
% |
|
Caratteristiche di protezione
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Sopra protezione di tensione |
26,4 |
28,8 |
31,2 |
VCC |
Singhiozzo. |
Protezione di cortocircuito |
|
|
10 |
mΩ |
Singhiozzo |
Sopra protezione di temperatura |
|
|
|
|
Recupero automatico |
Uscita sopra protezione corrente |
6 |
|
7,5 |
A |
|
Caratteristiche generali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
MTBF |
500 |
|
|
KHrs |
TR-NWT-000332; carico di 80%, 300LFM, tum 40℃ |
Peso |
|
350 |
|
g |
|
Caratteristiche ambientali
Parametro |
Min |
Tipo |
Massimo |
Unità |
Note |
Temperatura di funzionamento |
0 |
|
+40 |
℃ |
|
Temperatura di stoccaggio |
-40 |
|
+85 |
℃ |
|
Umidità relativa |
0 |
|
90 |
% |
|
Altitudine |
|
|
3000 |
m. |
|
Metodo di Raffreddamento-giù |
|
|
|
|
Raffreddamento naturale |
Grado ignifugo |
|
|
|
|
UL94V-0 |
Profilo meccanico
Length×width×heigth: 119×61×35 (millimetro), 4.69×2.4×1.38 (dentro)
Designazioni del connettore
Codice del connettore |
Funzione |
CON1 |
linea potenza di uscita 24Vdc |
Linea potenza di uscita di CC, lunghezza 1.5m, 16AWG, anello del magnete, 4pin uscita, bastone magico |
|
CON2 |
linea di alimentazione in ingresso di entrata 12-32Vdc |
Lunghezza 600mm, 14AWG, fusibile interno 20A |
